MYQ1300/1500/1650A 智能高速全清废前缘全自动平压平模切机(左右手机可选订)

采用中央定位系统，模板装卸操作简单，准确。
  • 商品名称： MYQ1300/1500/1650A 智能高速全清废前缘全自动平压平模切机(左右手机可选订)

产品分类：

平压平（卡瓦两用）模切系列

咨询电话：

+86-18875791555

企业邮箱：

hbrjjx@163.com

获取报价
相关产品
  • 产品描述

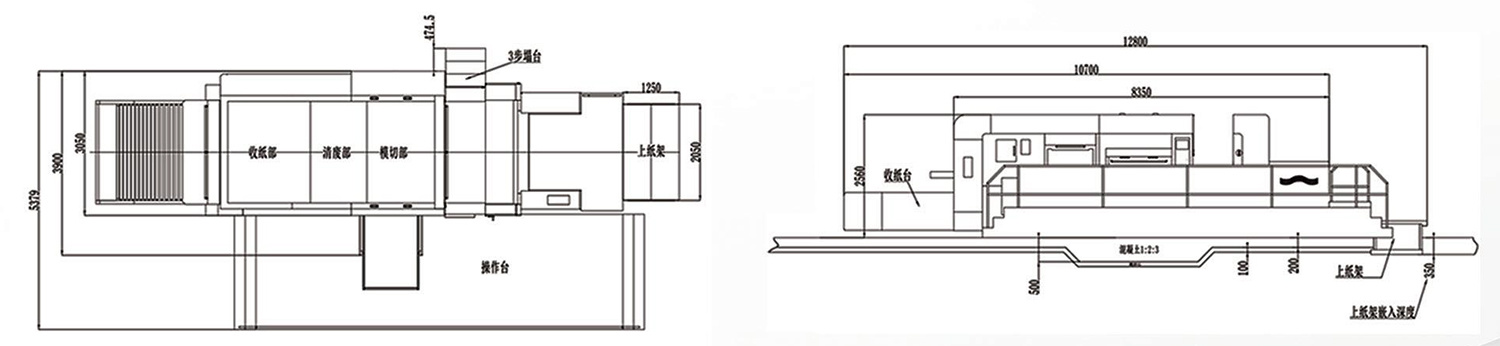

  • 安装示意图

    产品参数

    型号 MY-1080 MY-1100 MY-1300 MY-1500 MY-1650 MY-1900 MY-2100
    最大输纸尺寸(mm) 1080×780mm 1100×780mm 1320×980mm 1510×1120mm 1670×1200mm 1900×1450mm 2100×1550mm
    最小输纸尺寸(mm) 360×360mm 360×360mm 380×380mm 450×400mm 550×500mm 550×600mm 550×600mm
    最大模切尺寸(mm) 1070×760mm 1080×760mm 1300×960mm 1490×1100mm 1650×1180mm 1880×1430mm 2080×1530mm
    最小叼口尺寸(mm) 5mm 5mm 5-8mm 5-8mm 5-8mm 6-10mm 6-10mm
    最大模切压力(T) 350N/cm² 350N/cm² 380N/cm² 400N/cm² 450N/cm² 550N/cm² 650N/cm²
    可加工纸张(mm) ≤6mm ≤6mm ≤10mm ≤10mm ≤10mm ≤10mm ≤10mm
    最高速度(sheets/h) 7000 sheets/h 7000sheets/h 6000 sheets/h 6000sheets/h 5500sheets/h 3800sheets/h 3800sheets/h
    给纸纸堆最大高度(mm) 1100mm(above the level) 1100mm(above the level) 1400mm(above the level) 1400mm(above the level) 1400mm(above the level) 1400mm(above the level) 1400mm(above the level)
    收纸纸堆最大高度(mm) 1100mm(above the level) 1100mm(above the level) 1250mm(above the level) 1250mm(above the level) 1300mm(above the level) 1300mm(above the level) 1300mm(above the level)
    总功率(KW) 16.5kw 17kw 24.5kw 26.5kw 32kw 40kw 40kw
    整机重量(T)
    (带清废Q)    		 15.5T
    17T    		 16T
    17.5T    		 18T
    24T    		 21T
    34T    		 25T
    39T    		 35T(半自动)
    50T(全自动)    		 38T(半自动)
    55T(全自动)
    机器外形尺寸(mm)
    (带清废Q)    		 5943×3897×2215mm
    6971×3897×2215mm    		 5943×3950×2215mm
    7000×3950×2215mm    		 7286×4198×2345mm
    8545×4300×2345mm    		 7900×4320×2356mm
    10200×4560×2356mm    		 9000×5476×2460mm
    11700×5700×2560mm    		 8500×5500×2460mm
    12000×6000×2600mm    		 10500×5700×2460mm
    12000×6000×2600mm

    分部介绍

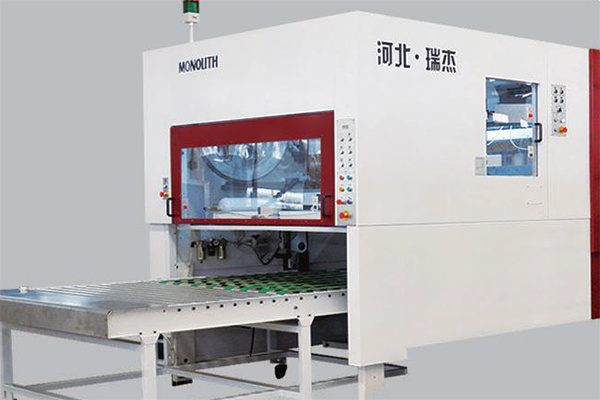

    清废部

    ● 采用中央定位系统，模板装卸操作简单，准确。

    ● 三层运动板框，公/母板设计配合清废针更利于各种清废纸张和瓦楞纸板。

    ● 叼牙处纸边清废系统，四边全清让工作更高效。

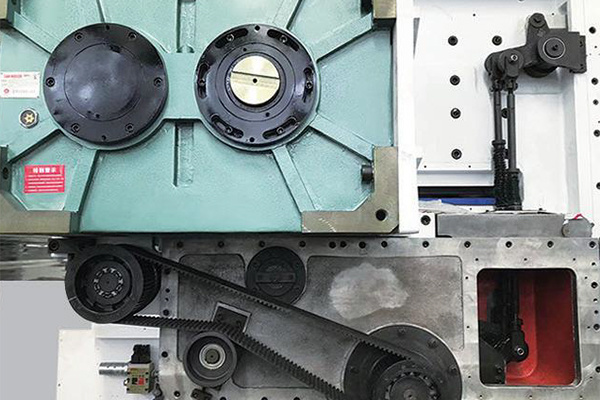

    1. 采用台湾专业凸轮分度机构，优化整机运动曲线，传动噪音更小驱动更平稳，检修更换更方便。

    2. 墙板内侧采用42CrMo材质传动动齿，结构优化，调整齿轮侧隙，齿轮咬合更加精确摩擦噪音大幅降低。

    1. 设备主传动用人字形齿轮结构，扭矩大运转平稳。

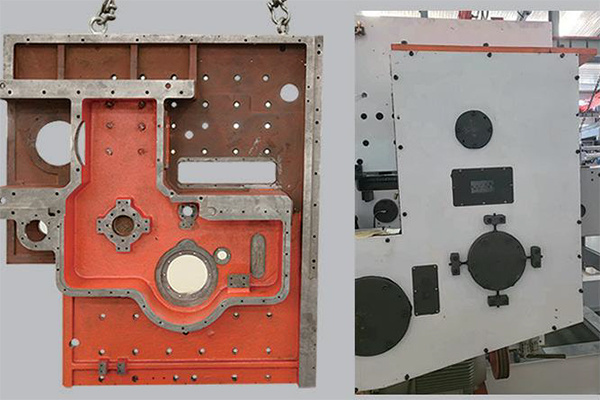

    2. 传动墙板为QT500-7材质整体铸造，台湾知名五面加工中心，精密加工而成。

    主机主传动采用蜗轮、蜗杆及曲轴连杆结构，蜗轮采用优质合金铜，精密机床加工，手工刮研，精度高，蜗杆曲轴为铬钢淬火处理，强度高，使用寿命长，能承受350t-450t的模切压力。

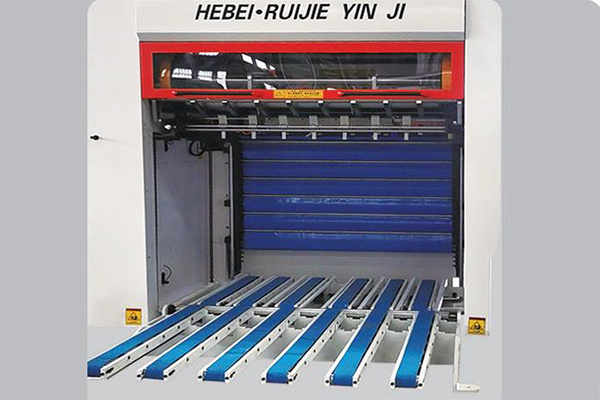

    1. 根据客户需求收纸方式可选用，不停机收纸，节省人工

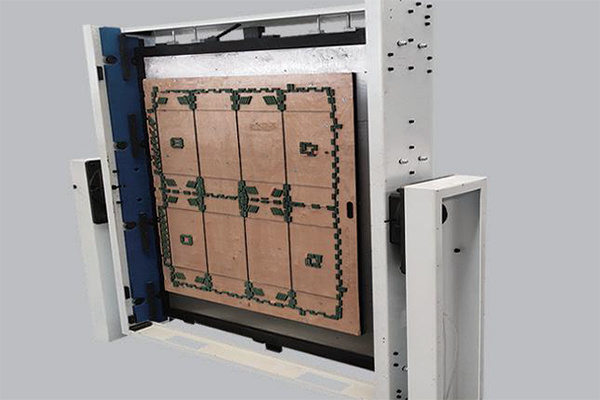

    上板架

    方便换板，尤其大版面模板，省力省工。

    计数输出

    自动计数不停机出纸设计，计数准确减少劳动力，提高工作效率。

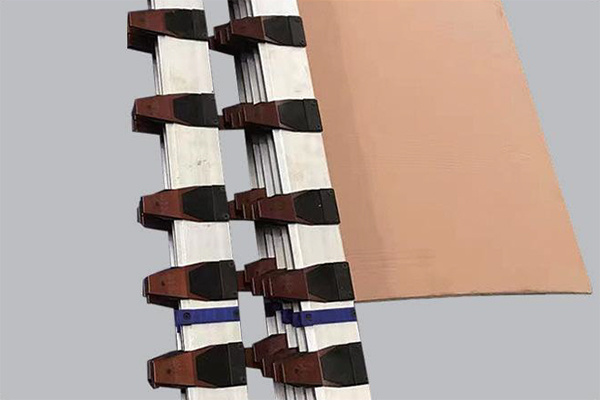

    航空铝牙排

    采用航空铝材材质，设备运转时无弧度，坚固耐用。

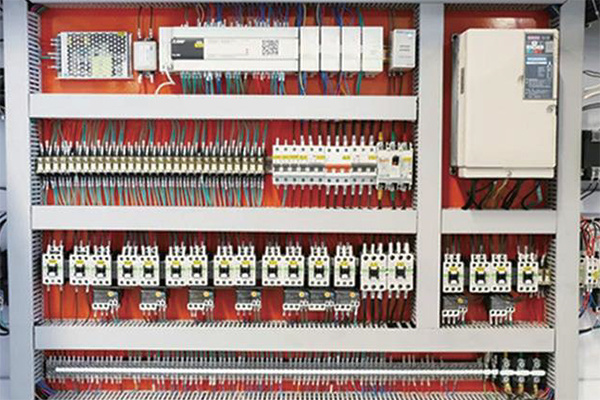

    1. 西门子变频调速主电机，日本安川变频器，给机器输出稳定可靠的动力。

    2. 采用PLC和HMI控制实现从给纸、输纸、模切、收纸各部位工序的自动控制和实时检测。

    3. 人机界面显示系统能实时显示各种工作情况，发生故障时多音喇叭报警，并自动停机，真正保证人机安全。
