  • 平压平模切机(增强型飞达给纸).jpg

1300/1500/1650/1900 平压平模切机（增强型飞达给纸）

高精度增强飞达送纸，德国贝克真空泵，配备超强吸嘴，卡纸和瓦楞纸板都能准确送进。
  • 商品名称： 1300/1500/1650/1900 平压平模切机（增强型飞达给纸）

产品分类：

平压平（卡瓦两用）模切系列

咨询电话：

+86-18875791555

企业邮箱：

hbrjjx@163.com

获取报价
相关产品
  • 产品描述

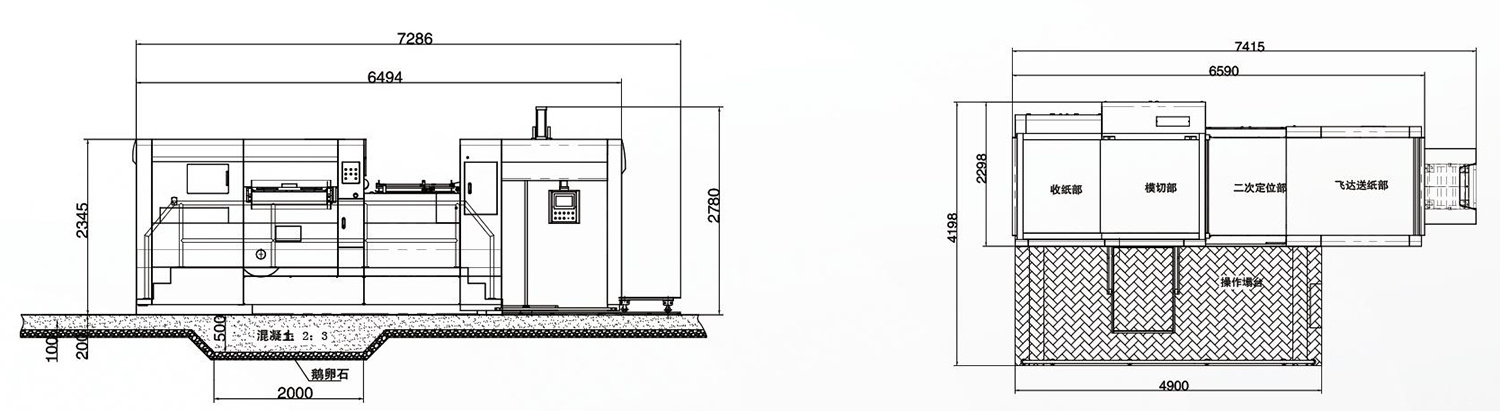

  • 安装示意图

    产品参数

    型号 MY-800 MY-1080 MY-1100 MY-1300 MY-1500 MY-1650
    最大输纸尺寸(mm) 800×620mm 1080×780mm 1100×780mm 1320×980mm 1510×1120mm 1670×1200mm
    最小输纸尺寸(mm) 340×280mm 400×350mm 400×350mm 400×350mm 450×400mm 550×500mm
    最大模切尺寸(mm) 770×600mm 1070×760mm 1080×760mm 1300×960mm 1490×1100mm 1650×1180mm
    最小叨口尺寸(mm) 5mm 5mm 5mm 6-8mm 6-8mm 6-8mm
    最大模切压力(T) 300N/cm² 350N/cm² 350N/cm² 350N/cm² 380N/cm² 400N/cm²
    可加工纸张(mm) 200-2000g/m²
    ≤5mm    		 200-2000g/m²
    ≤5mm    		 200-2000g/m²
    ≤6mm    		 200-2000g/m²
    ≤10mm    		 200-2000g/m²
    ≤10mm    		 200-2000g/m²
    ≤10mm
    最高速度(sheets/h) 7000 sheets/h 7000 sheets/h 7000sheets/h 5000 sheets/h 5000sheets/h 4200sheets/h
    给纸纸堆最大高度(mm) 1000mm(above the level) 1100mm(above the level) 1100mm(above the level) 1400mm(above the level) 1400mm(above the level) 1400mm(above the level)
    收纸纸堆最大高度(mm) 900mm(above the level) 1100mm(above the level) 1100mm(above the level) 1250mm(above the level) 1250mm(above the level) 1300mm(above the level)
    总功率 ( KW ) 13.5KW 16.5KW 17KW 18KW 19KW 21KW
    整机重量(T)
    (带清废Q)    		 9T
    10T    		 15T
    16T    		 16T
    17T    		 16T
    18.5T    		 19T
    25.6T    		 23T
    27T
    机器外形尺寸(mm)
    (带清废Q)    		 4300×3200×1700mm
    5300×3200×1700mm    		 5943×3897×2215mm
    6971×3897×2215mm    		 5943×3950×2215mm
    7000×3950×2215mm    		 7286×4198×2345mm
    8545×4300×2345mm    		 7900×4320×2356mm
    10200×4560×2356mm    		 9000×5500×2460mm
    10500×5500×2460mm

    分部介绍

    给纸部分

    1. 高精度增强飞达送纸，德国贝克真空泵，配备超强吸嘴，卡纸和瓦楞纸板都能准确送进。

    2. 局域监控系统，在前面放纸时可以实时看到后面收纸的情况，让机器操作更安全。

    3. HMI人机界面，时刻监控机器运行状况。

    4. 人性化气动预码纸装置设计，让纸板更整齐。

    5. 前挡规光纤校对，可准确预防纸板偏斜进入，减少纸箱的浪费。

    输纸部分

    1. 可调式毛轮和压纸轮保证纸板准确的送到前规和边规。

    2. 先进的推规和拉规可以准确的把纸板放到准确的模切位置，进入模切部。

    3. 台湾瑞科光电传感器可以有效的预防纸张错位进入机器，从而降低了废品率，提高了模切精度。

    4. 压纸部采用气缸控制，抬落更方便。

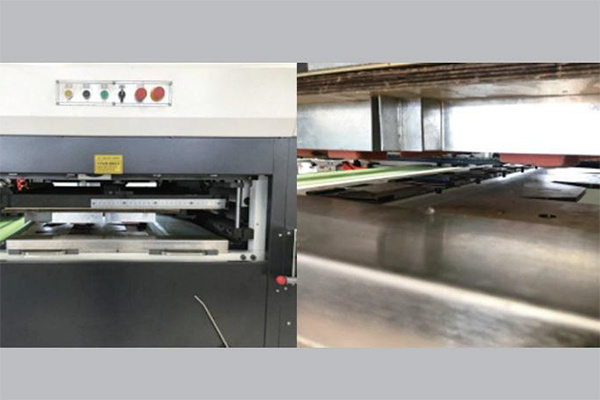

    模切部分

    1. 安全、灵活的回转装置的设计使装板调板更快捷更方便。

    2. 板框采用气动锁板装置，防护横梁和锁母口设计，让模板更稳固。

    3. 模切钢板使75Cr1设计材料，更耐用，更便捷；下面设有上吹风气悬浮装置，使模切板进出轻松省力。

    4. 模切防护窗设计，让操作更安全。

    清废部分

    1. 采用中央定位系统，模板装卸操作简单，准确。

    2. 双层/三层运动板框，公/母版设计更利于各种清废纸板。

    3. 叼牙处纸边清废系统，四边全清让工作更高效。

    收纸部分

    1. 收纸部双光眼检测，有效预防掉纸引起的机器损伤，让收纸更平稳。

    2. 气动不停机收纸取样设计，可以时刻不停机状态下检测样品的模切准确性。

    3. 采用正名双速减速电机，减少接触器工作频率，提升空盘升纸速度，真正实现机器操作高效化。



    主机部分

    1. 蜗轮材料选用优质合金铜，精密机床加工，手工刮研，精度高，特别耐磨。

    2. 主机部分采用球墨铸铁，提高了机器的耐压力。

    3. 动台减震增压系统使机器更少磨损，更大压力。

    4. 采用日本SMC旋转接头，配装气动离合器，噪音低寿命长，制动更平稳。

    5. 配备自动集中式润滑系统，主传动之曲柄连杆采用强制供油。

    传动部分

    1. 间歇箱驱动采用台湾专业三元凸轮分度机构，传动噪声更小，驱动更平稳，检修更换更方便。

    2. 牙排体采用优质硬质铝合金型材，表面经过阳极氧化处理，刚性强，材质轻，惯性小，能在告诉运行中完成精确传递纸张过程。

    3. 主链条采用原装英国RENOLD或德国IWIS，抗拉伸效果好。

    4. PLC程控自动供油系统，可以按照需要完成链条的润滑。

    电气部分

    1. 西门子变频调速主电机，日本安川变频器，给机器输出稳定可靠的动力。

    2. 采用PLC和HMI控制实现从给纸、输纸、切、收纸各部位工序的自动控制和实时检测。

    3. 人机界面显示系统能实时显示各种工作情况，发生故障时多音喇叭报警，并自动停机，真正保证人机安全。
